Карнизный свес — часть ската, выступающая за наружную стену: он прикрывает фасад от дождя и направляет воду к капельнику или желобу. Его ширину выбирают вместе с конструкцией стропильных концов, фасадом, водоотводом и вентиляцией крыши. Для карнизного свеса крыши заранее проверяют крепление и непрерывность кровельных слоёв.
Как устроен край ската
Карнизный свес продлевает скат за наружную стену и формирует переход между кровлей и фасадом. Он уменьшает прямое попадание дождя на стену, но сам по себе не заменяет водосток, отливы и правильно соединённые слои кровельного пирога. Ширину и форму определяют с учётом архитектуры, конструкции крыши и отвода воды.
Край ската может быть открытым, когда видны стропильные ноги, или закрытым подшивкой софита. Лобовая доска закрывает торцы и может служить основанием для желоба, если это предусмотрено системой. Подшивка защищает подкровельную зону от птиц и мусора, но не должна перекрывать нужный приток воздуха.
Карниз отличается от фронтонного свеса. Карниз расположен вдоль нижнего края ската и обычно взаимодействует с желобом; фронтонный край проходит по боковой стороне крыши. Узлы и нагрузка у них различаются, поэтому детали одного края нельзя автоматически переносить на другой.
Выбирают ширину и способ выноса
Карнизный свес проектируют с учётом высоты фасада, осадков и ветровой нагрузки, положения окон и входов, материала кровли, снегозадержания и водоотведения. Универсальной ширины для всех домов нет: избыточный вынос увеличивает нагрузку на консольные детали и сильнее воспринимает ветер.
При расчёте карнизного свеса крыши определяют, как нагрузка передаётся от края кровли на стропила, балки или отдельные выносные элементы. В простом решении стропильные ноги выступают за стену, в другом применяют кобылки или консольные удлинители. Их сечение, длина, шаг и крепёж проверяются на изгиб, прогиб и отрыв.
Нельзя наращивать короткие стропила тонкими досками или крепить их несколькими гвоздями без расчёта. Стык должен иметь достаточную длину и соединители, а его положение согласуют с нагрузкой. Если вынос увеличивают при ремонте, проверяют не только новые детали, но и стропила, опорную стену и крепление крыши к зданию.
Для металлической кровли, черепицы и мягкого покрытия применяют разные детали края, потому что отличаются жёсткость, крепление, температурные перемещения и отвод воды. Вынос также увязывают с облицовкой стены: край покрытия должен перекрывать её достаточно, чтобы вода попадала в капельник или желоб, а не затекала за фасад.
Собирают слои защиты от воды
На краю ската кровельное покрытие, подкладочный слой и капельник соединяют так, чтобы вода стекала наружу по предусмотренному маршруту. Если мембрана заканчивается за фасцией или вода попадает под край покрытия, влага может намочить обрешётку, торцы стропил и фасад. Стыки выполняют в порядке, указанном для конкретного материала.
Капельник направляет воду с кровельного слоя в желоб или за плоскость стены. Он не должен образовывать обратный уклон и заводить сток на деревянные детали. Фартуки, мембраны и металлические планки располагают с правильными нахлёстами, чтобы вода проходила сверху вниз, не упираясь в открытый край или встречный шов.
Под желобом оставляют возможность обслуживания фасции и креплений. Кронштейны ставят в основания, рассчитанные на вес желоба с водой и снегом, а не только на сухую массу детали. Положение края покрытия увязывают с желобом: слишком короткий капельник может направлять воду за него, слишком длинный — мешать стоку или чистке.
Водосточную систему подбирают по площади скатов, местной интенсивности дождя и расположению воронок и труб. Желоб должен принимать поток со всей расчётной кромки, а вода из труб — отводиться от фундамента предусмотренным способом. При входе, дорожке или крыльце учитывают, куда пойдёт перелив при засорении или обледенении.
Сохраняют вентиляцию и теплоизоляцию
В вентилируемой крыше воздух поступает через карнизные продухи и движется к выходу у конька или в другой предусмотренный проектом выход. Этот канал должен оставаться непрерывным; случайные отверстия в софите не обеспечивают расчётный воздухообмен. Для невентилируемой конструкции применяют другую проектную схему, поэтому вентиляционные отверстия нельзя добавлять без проверки слоёв и режима влаги.
Утеплитель у карниза не должен перекрывать воздушный канал или выдуваться потоком. В направляющих лотках сохраняют зазор между утеплением и кровельным настилом, а ветрозащиту и пароизоляцию соединяют по проекту. Если поток воздуха проходит через утеплитель или верх стены, он снижает теплозащиту и может переносить влагу в конструкцию.
Софит с перфорацией выбирают по требуемому свободному сечению и условиям системы. Сетка от насекомых, декоративные планки и утеплитель не должны закрывать вентиляционные отверстия. Перед подшивкой проверяют путь воздуха от входа до выхода, особенно в каждом межстропильном пролёте у наружной стены.
В холодных регионах следят, чтобы теплоизоляция и герметизация потолка у верхней обвязки не прерывались. Тёплый воздух из помещения может нагревать кровельный край и способствовать неравномерному таянию снега с последующим обледенением у карниза. Кабельный обогрев при необходимости проектируют как отдельную систему; он не исправляет протечки, закрытые вентиляционные каналы или недостаточную теплоизоляцию.
Подготавливают основание и подшивку
До отделки проверяют торцы стропил, плоскость обрешётки, геометрию края и надёжность креплений. Неровные или повреждённые элементы исправляют до установки фасции и софита, чтобы не пытаться выровнять их декоративной подшивкой. Древесину защищают от длительного намокания и закрывают только после просушки и проверки соединений.
Фасцию крепят так, чтобы она выдерживала собственный вес, желоб и эксплуатационные воздействия. Материал фасции и крепёж должны быть совместимы с облицовкой и водостоком, иначе контакт разных металлов может ускорить коррозию. Если желоб крепится к стропильным концам, их положение и прочность проверяют до зашивки.

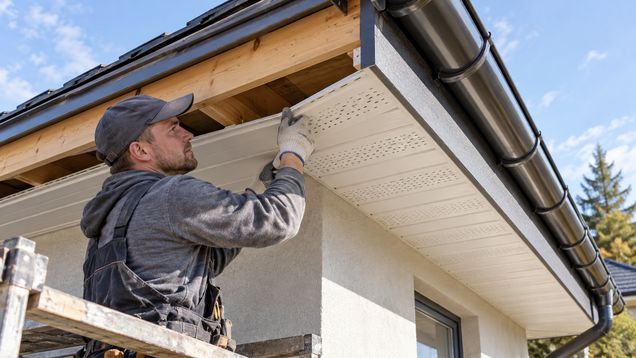

К карнизному свесу здания софит крепят на ровной обрешётке или каркасе с предусмотренными опорами и вентиляционными деталями. Панели оставляют возможность температурного расширения, а открытые кромки защищают от насекомых и задувания осадков. Нельзя притягивать софит так, чтобы он выгнулся или перекрыл приточные отверстия.
Плоскость подшивки размечают до монтажа, проверяя её ширину и примыкания к стене и фасции. Для длинного свеса могут понадобиться дополнительные опоры, иначе панели будут провисать или дребезжать на ветру. Ревизионный доступ оставляют там, где проходят коммуникации, расположены крепления или требуется обслуживание водостока.
Порядок монтажа
Работу выполняют после проверки проектных размеров и узлов, в безопасных условиях доступа к крыше:
- Разметить линию выноса и проверить фактическое положение стропил.
- Установить кобылки или выносные детали по проекту, закрепить и временно раскрепить их.
- Смонтировать лобовую доску и проверить прямолинейность края.
- Уложить мембрану и капельник с нахлёстами, совместимыми с покрытием и водостоком.
- Установить желобные кронштейны и проверить, что поток с кровли попадает в желоб.
- Смонтировать вентиляционные направляющие, сетку и софит, сохранив свободное сечение продухов.
Фактическая последовательность зависит от покрытия и конструкции фасада: часть планок устанавливают до кровельного материала, часть — после. Узел следует собрать по инструкциям производителя и проектным деталям. Если после монтажа мембрана, капельник и покрытие оказываются в обратном порядке, край разбирают и исправляют до установки подшивки.
Проверяют после дождя и перед сдачей
Карнизный свес осматривают вместе с желобом, фасцией, подшивкой и вентиляционными входами. Проверяют, что капли уходят с капельника в желоб, вода не стекает за фасцию, крепления не шатаются, а воздух проходит в предусмотренный канал. Полезно проверить край во время дождя или контролируемой подачи воды на скат, не создавая струёй давление на стыки.
После сильного дождя осматривают стену, торцы древесины, соединения у крыши и места под желобом. Если под карнизным свесом на фасаде остаются мокрые полосы, проверяют вынос покрытия, положение капельника, нахлёсты мембраны и перелив желоба. Исправляют причину протечки или неправильного стока, а не закрывают мокрое место дополнительной облицовкой.
При сезонном обслуживании очищают желоба и проверяют крепления, сетки и свободный проход вентиляции. Листья и лёд удаляют безопасным способом, не повреждая покрытие и не выходя на скользкую крышу без страховки. Если край прогибается, крепёж ослаб или вода попадает под кровлю, узел осматривает кровельщик до следующего сезона.
