Скальный грунт — связанная горная порода, но выход камня на поверхность не гарантирует однородное основание: массив бывает выветренным, раздробленным трещинами или неровным. Перед выбором фундамента исследуют тип породы, состояние скального грунта и его верхнюю границу, затем проверяют передачу нагрузки по площади дома.
Что называют скальным грунтом
Скальный грунт — массив горной породы, минеральные части которой связаны в единое твердое тело. Его свойства зависят от вида породы и состояния массива: трещины, слои и зоны нарушения могут разделять его на ослабленные блоки. Поэтому в проекте учитывают не только образец породы, но и строение всего массива.
Выход камня на поверхности может быть коренной породой, отдельной плитой или крупными валунами в рыхлом грунте. Коренная порода — непрерывный массив, связанный с породами глубже; отдельный валун нельзя автоматически считать такой опорой. Различить условия помогают бурение и геологическая интерпретация разреза.
Даже рядом расположенные части участка могут иметь разное строение. На одном месте скала подходит почти к поверхности, а в нескольких метрах перекрыта рыхлым или выветренным слоем. Поэтому обнажение у дороги или соседнего участка не всегда показывает, что находится под всем будущим домом.
Что меняет свойства массива
Порода может быть прочной в цельном образце, но массив — ослабленным из-за густой сети трещин. Важны ширина раскрытия, направление и заполнение трещин, расстояние между ними и наличие смещений. Фундаментная нагрузка взаимодействует с блоками породы и их границами, а не только с лабораторным образцом.
Выветривание постепенно изменяет породу под действием воды, воздуха, температуры и других факторов. В верхней части массива оно часто выражено сильнее, а переход к менее измененной породе может быть постепенным или резким. В рыхлых продуктах выветривания поверхность скалы становится неоднородной, и слабую прослойку нельзя считать надежной опорой без оценки.
Вода проходит по трещинам и может влиять на некоторые породы: размягчать их, вымывать заполнитель или усиливать выветривание. В известняках и других растворимых породах проверяют вероятность карста — образования подземных пустот и провалов при растворении породы водой. Сам факт наличия камня не подтверждает, что под ним нет пустот или ослабленных участков.
Граница скального массива может иметь уступы, впадины и наклон. Если разные части фундамента окажутся на породе неодинакового состояния или на разной глубине, их осадка может различаться. Это особенно важно при сочетании скалы с рыхлым покрывающим грунтом, насыпью или старой выработкой.
Что проверяют при изысканиях
Инженерно-геологические изыскания определяют тип пород, глубину их залегания, рельеф верхней границы и мощность измененного слоя. Изучают строение участка в пределах дома и зону вокруг него, если на решение могут повлиять склон, соседние строения или подземные работы. Глубину исследований назначают по проектируемой нагрузке и выявленным условиям.

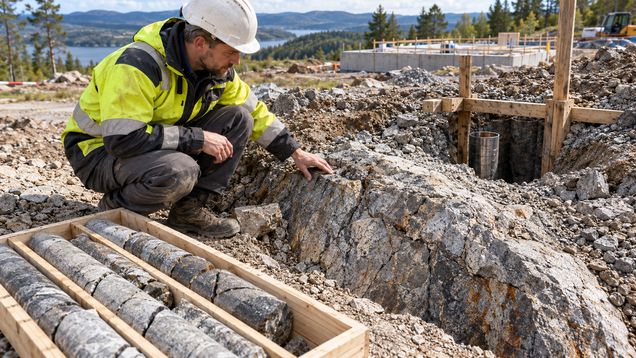

Для этого применяют бурение с отбором керна — цилиндрических образцов, которые показывают состав и состояние пород по глубине. При необходимости буровые данные дополняют геофизическими измерениями, чтобы уточнить рельеф массива или найти зоны нарушений между скважинами. Ни один отдельный метод не заменяет интерпретацию специалиста.
Прочность скального грунта оценивают с учетом трещиноватости, выветривания и состояния воды, а не по одному удачному образцу. Лабораторные испытания могут определить сопротивление породы сжатию и изменение свойств при водонасыщении. Для расчета также нужны сведения о направлении слоев и возможном смещении по ослабленным поверхностям.
При наличии склонов проверяют их устойчивость и направление слоистости относительно склона. На участках с растворимыми породами исследуют карстовые процессы, а в старых промышленных или горных районах — подземные выработки и полости. Эти факторы могут изменить расположение здания или потребовать специальных решений.
В отчете важны не только названия породы, но и схема ее распространения, степень изменения, водные условия и расчетные характеристики. Если между точками исследований есть существенные различия, проектировщик должен понимать, где проходят переходы и какие данные подтверждают их положение. Недостаток сведений нельзя заменить предположением по внешнему виду скалы.
Как выбирают фундамент
Скальный грунт может служить основанием, если изыскания подтверждают его состояние, а расчет показывает допустимые деформации для дома. Тип породы, трещины, выветривание, уклон поверхности, вода и нагрузки рассматриваются вместе. Решение принимают по массиву в целом, а не только по прочности отдельного куска.
При неглубоком залегании прочной породы проект может предусматривать опирание мелкозаглубленного фундамента на подготовленную поверхность. До бетонирования удаляют осыпающиеся и разрыхленные участки, а основание принимают после осмотра и предусмотренного проектом контроля. При неодинаковой отметке скалы способ перехода между участками задает конструктор.
Если верх породы имеет уступы, фундамент может пересекать зоны с разным заглублением или соприкасаться и с грунтом, и со скалой. Такие места рассчитывают на неравномерную работу; визуально ровная траншея не доказывает, что основание одинаково по всей длине. Решение может потребовать выравнивания или иной схемы передачи нагрузки по проекту.
Сваи, буровые элементы и анкеры применяют только при наличии расчетного основания для такого решения. Важны прочность породы по глубине, характер трещин, качество контакта и возможность выполнения работ. Устройство отдельной сваи в скале без подтверждения свойств слоя не гарантирует нужную несущую способность всей конструкции.
Подвал или глубокий котлован меняет условия работы массива и может затронуть соседние фундаменты. При выемке оценивают устойчивость стенок, трещиноватость и приток воды, а способ крепления выбирают до начала земляных работ. При строительстве на склоне дополнительно проверяют устойчивость склона и пути поверхностного стока.
Подготовка площадки и земляные работы
Перед разработкой котлована сверяют фактическое положение породы с проектными данными. Если обнаружены пустоты, ослабленные прослойки или иная порода, работы приостанавливают в затронутой зоне и согласуют решение с проектировщиком. Самостоятельно заполнять полость случайным материалом нельзя: состав и способ заполнения влияют на передачу нагрузки.
При механической разработке породы выбирают технику с учетом ее крепости и близости зданий, сетей и склонов. Взрывные или ударные методы могут создавать вибрацию и должны назначаться и контролироваться специалистами. Соблюдение расстояний и последовательности работ устанавливает проект и технологическая документация.
Поверхность основания очищают от рыхлых частиц, воды и осыпавшегося материала до ее приемки. Если предусмотрен выравнивающий слой, его толщину, состав и связь с породой задает проект. Бетонирование по загрязненной, размокшей или неосмотренной поверхности может скрыть дефекты контакта.
Дождевую воду отводят так, чтобы она не собиралась в котловане, не размывала рыхлые зоны и не попадала неконтролируемо в трещины. Дренаж или водопонижение могут повлиять на соседнюю территорию и уровень грунтовых вод. Их выполняют только по проектному решению с установленным безопасным местом отвода.
Если дом уже стоит на скале
Трещины в стенах, перекосы проемов или повреждения отделки сами по себе не подтверждают, что причина связана с основанием. Похожие дефекты бывают из-за изменений влажности, ошибок в конструкциях, старения материалов или работ рядом. Для оценки фиксируют расположение дефектов, сроки появления и то, как они меняются.
Обследование может включать осмотр фундамента, геодезические замеры, проверку водоотвода и изучение существующих геологических материалов. При необходимости инженер назначает дополнительные изыскания, чтобы понять, связаны ли перемещения со скальным массивом или другими причинами. Усиление выбирают после установления механизма повреждения.
Не следует подкапывать подошву фундамента, отводить воду в трещины или выполнять инъекционное заполнение без проекта. Такие действия способны изменить нагрузку и движение воды, при этом не устранить источник дефекта. При быстром развитии повреждений нужен осмотр специалиста, а доступ к опасным зонам ограничивают.
Что передать проектировщику
Скальный грунт на площадке может иметь разную высоту и степень изменения под отдельными частями дома. Передай проектировщику план здания и его нагрузки, результаты изысканий с разрезами, сведениями о воде и характеристиками породы, а также данные о подвале, склоне и соседних строениях. Отдельно укажи старые котлованы, скважины, карьеры или другие известные нарушения массива.
Для проекта со скальным грунтом уточни, какие участки основания подлежат осмотру до бетонирования, как принимаются выемки и кто согласует решение при обнаружении пустот или слабых прослоек. В документации должны быть указаны допустимые отклонения, контрольные точки и порядок действий при расхождении фактического разреза с изысканиями.
