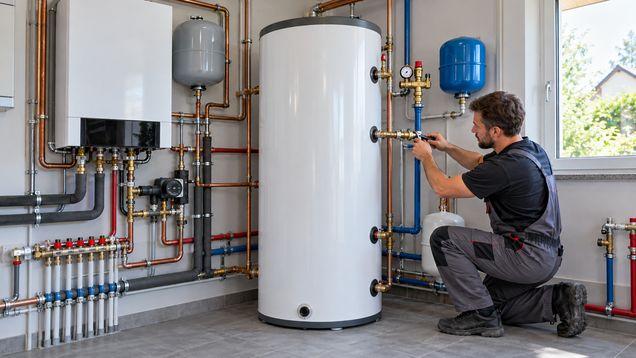

Бойлер косвенного нагрева хранит запас горячей воды и нагревает его через встроенный теплообменник от котла или другого источника, не смешивая санитарный и отопительный контуры. Объём выбирают по расходу воды, мощности змеевика и времени восстановления; для бойлера косвенного нагрева оценивают весь режим потребления, а не только число жильцов.
Как передаётся тепло
Бойлер косвенного нагрева состоит из теплоизолированной ёмкости для бытовой горячей воды и теплообменника, который нагревается отдельным контуром. Насос или клапан направляет теплоноситель от котла через змеевик, а вода для кранов остаётся в баке и получает энергию через его стенки. Так два потока передают тепло, но не смешиваются.
В бойлере косвенного нагрева запас нагретой воды позволяет обслужить одновременный разбор, например душ и кухонный кран, если объём бака и мощность теплообменника соответствуют нагрузке. Когда запас расходуется, котёл снова нагревает воду через змеевик; скорость восстановления зависит от температуры источника, циркуляции и характеристик теплообменника. Поэтому большой бак сам по себе не гарантирует быстрый нагрев.
Такой бак подключают к котлу, тепловому насосу или другому разрешённому источнику, если его температурный режим и автоматика совместимы с задачей. В некоторых схемах при запросе горячей воды управление временно отдаёт источнику приоритет на нагрев бака, а отопление получает меньше мощности. Конкретный алгоритм задают котёл, клапаны и проект, а не само наличие ёмкости.
Как выбрать объём и теплообменник
Бойлер косвенного нагрева выбирают по графику потребления горячей воды: числу точек разбора, вероятности одновременного использования и продолжительности пикового расхода. Для семьи с ванной, душем и несколькими санузлами потребность отличается от дома с редкими короткими разборами. Расчёт делают по составу оборудования и привычному режиму жильцов, а не по одной универсальной норме литров на человека.
Для бойлера косвенного нагрева важны не только литры, но и мощность теплообменника, расход через него, температура котловой воды и требуемое время восстановления. Если змеевик передаёт меньше тепла, чем может дать источник, бак будет греться дольше и котёл может часто выключаться по температуре. Паспортная мощность змеевика действительна при указанных изготовителем температуре и расходе, поэтому значения из разных условий нельзя сравнивать напрямую.
Проверяют совместимость бака с источником: его минимальную и максимальную температуру, доступную мощность, тип автоматики и возможность управлять насосом или переключающим клапаном. Тепловой насос часто подаёт воду при иной температуре, чем традиционный котёл; производитель бака должен указывать, подходит ли его теплообменник для такой работы. При недостатке мощности предусматривают совместимый нагреватель или другую схему, а не повышают температуру вслепую.
Схема подключения и узлы безопасности
У бака есть отдельные присоединения для санитарной воды и отопительного теплоносителя. Холодная вода поступает через предусмотренную изготовителем группу безопасности, а горячая подаётся к точкам разбора; змеевик соединяют с источником по схеме, где указаны подача и возврат. Не следует соединять патрубки только по их расположению или диаметру: назначение каждого порта проверяют по паспорту.
При работе с бойлером косвенного нагрева проектировщик учитывает обратный клапан, расширительный сосуд на санитарной стороне, циркуляцию, если она нужна, и отвод сброса от предохранительной арматуры. Сбросная линия должна быть устроена по инструкции и местным требованиям, оставаться свободной и выводить воду в безопасное место. Между баком и обязательным защитным устройством нельзя устанавливать арматуру так, чтобы она могла отсечь защиту.
Если контур горячей воды имеет рециркуляцию, её рассчитывают и изолируют теплоизоляцией, чтобы сократить ожидание у удалённых кранов без лишних теплопотерь. Неиспользуемые тупиковые участки и редко открываемые точки могут застаивать воду, поэтому длину трасс и режим циркуляции продумывают при проектировании. Положение датчика и гильзы выбирают по инструкции: автоматика должна измерять воду в той части ёмкости, для которой предназначен заданный алгоритм.
Температура и защита от ожога
Режим хранения горячей воды задают с учётом местных санитарных правил, конструкции бака и рекомендаций изготовителя. Слишком низкая температура или длительное отсутствие обновления воды могут создавать санитарные риски; конкретный режим нельзя назначать по совету для другой страны или модели. Если система сложная или обслуживает уязвимых людей, её оценивает компетентный специалист.
Вода в баке может быть горячее температуры, безопасной для кожи. При риске ожога предусматривают подходящую термостатическую смесительную арматуру у точки потребления или в предусмотренном проектом месте, не нарушая гигиенический режим хранения. Особое внимание требуется там, где горячей водой пользуются дети, пожилые люди или люди с ограниченной чувствительностью.
Температуру и давление контролируют штатными датчиками и защитными устройствами, предназначенными для конкретной модели. При сбросе воды из предохранительного клапана нельзя заглушать выход или перекрывать линию: это может убрать защиту от избыточного давления. Если клапан регулярно капает, сначала проверяют давление, расширительный сосуд и состояние арматуры с помощью специалиста.
Размещение и монтаж
Заполненный бак весит значительно больше пустого, поэтому несущую способность основания проверяют заранее. Место выбирают так, чтобы оставался доступ к соединениям, аноду, ревизионному фланцу, сливу и группе безопасности, если такие детали предусмотрены. Для крупных моделей учитывают возможность занести ёмкость в помещение и заменить её без демонтажа несущих конструкций.
Подачу источника, отопительные ветви и санитарные трубы прокладывают по проекту, не нагружая патрубки весом трубопровода. Теплоизоляцию не снимают без необходимости и возвращают на место после подключения; трубы горячей воды и рециркуляции также изолируют по требованиям системы. Доступ для осмотра важен не только при запуске, но и для безопасного обслуживания и проверки возможных протечек.
Подключение выполняет специалист, который сверяет маркировку на корпусе, документацию источника тепла, давление водопровода и состав защитной группы. При установке электрического ТЭНа проверяют его совместимость с баком, заземление и защитное отключение. В герметичной ёмкости давление возрастает при нагреве воды, поэтому нельзя заменять предусмотренную производителем обвязку случайно подобранными клапанами или заглушками.
Первый запуск и обслуживание
Перед пуском санитарную сторону заполняют и удаляют воздух в порядке, указанном изготовителем, затем проверяют герметичность соединений и работу защитной арматуры. Контур источника заполняют и развоздушивают отдельно, если он закрытый; циркуляцию через змеевик проверяют по температуре подачи и возврата. Первый нагрев проводят под наблюдением, контролируя датчик, насос или клапан и отсутствие утечек.
Если горячая вода остывает быстро, сначала проверяют фактический расход, уставку, работу автоматики, циркуляцию и соответствие мощности теплообменника источнику. Медленное восстановление может быть связано с накипью на змеевике, малым расходом в первичном контуре или режимом котла; изменение настройки без диагностики не устраняет каждую из этих причин. Осмотр и очистку выполняют только по процедуре производителя, после безопасного отключения и охлаждения оборудования.
Бойлер косвенного нагрева требует плановой проверки защитного анода, уплотнений, накипи и предохранительной группы; набор элементов зависит от конструкции. План обслуживания берут из руководства, а не переносят автоматически с другого накопителя. После сервиса проверяют, что сбросная линия свободна, датчик установлен на место и при нагреве не появляется течь.
