Винтовая лестница занимает круговую проекцию и поднимается вокруг центральной оси, а ступени поворачиваются по мере набора высоты. Для винтовой лестницы заранее рассчитывают высоту шага, ширину прохода, линию движения и проём в перекрытии; несущие стойки, ступени, ограждение и опоры соединяют по проекту.
Как устроен круговой подъём
Винтовая лестница состоит из ступеней, расположенных вокруг оси, и несущей системы, которая удерживает их в проектном положении. В типовом решении внутренние концы ступеней опираются на центральную стойку, а внешние закрепляются в наружном несущем элементе или каркасе ограждения. Конкретная схема зависит от материала и не должна определяться только внешним видом.
Ступени имеют форму сектора: у оси они уже, у наружного края шире. Проступь — горизонтальная часть ступени, на которую ставят ногу. Её полезную ширину проверяют не у самой оси или внешней кромки, а по линии движения, то есть по пути, которым человек обычно поднимается.
Расстояние между ступенями по высоте должно оставаться одинаковым по всему подъёму. Перепад между этажами делят на выбранное число подступенков; подступенок здесь означает высоту одного шага. Затем проверяют, помещаются ли ступени с заданным поворотом и остаётся ли достаточно места для головы под краем верхнего проёма.
Геометрия винтовой лестницы зависит от высоты этажа, размера проёма, радиуса поворота и условий прохода внизу и наверху. Узкий проём может уменьшить высоту над головой или сузить проход у верхней ступени. Поэтому размеры лестницы и отверстия в перекрытии согласуют одновременно, до изготовления деталей.
Расчёт ступеней и проёма
Сначала фиксируют чистую высоту от готового пола нижнего уровня до готового пола верхнего. В расчёт включают покрытия пола и отметку верхней площадки, иначе последняя ступень получится выше или ниже остальных. Число подъёмов выбирают так, чтобы высота шага соответствовала действующим для здания требованиям.
Поворот между соседними ступенями распределяют равномерно по окружности, если проектом не задан иной порядок. На плане отмечают внутренний и наружный края, линию движения и ширину прохода после установки перил. Проверяют каждую ступень в зоне, где по ней будут идти, а не только внешний размер сектора.
Нужно проверить высоту над головой по всей траектории подъёма. Её измеряют от линии ступеней до нижней поверхности перекрытия, балки или отделки, которая нависает над лестницей. Если места недостаточно, меняют положение проёма или геометрию подъёма, а не подрезают перекрытие без проектного решения.
До изготовления оставляют площадки, на которые человек может безопасно войти и сойти с лестницы. Дверь не должна открываться прямо на ступень, а траектория движения не должна упираться в стену или мебель. Для основного пути между этажами дополнительно проверяют, допускают ли местные нормы и назначение здания такую конструкцию.
Несущие опоры и передача нагрузки
Винтовая лестница передаёт вес человека и собственный вес через ступени на центральную стойку, наружную опору или их сочетание. Затем усилия переходят на нижнее основание и верхнее перекрытие. Проект определяет, какие узлы воспринимают вертикальную нагрузку, боковое раскачивание и усилие от ограждения.
Центральную стойку крепят к основанию через рассчитанную опорную деталь. Проверяют материал пола, толщину несущего слоя, анкеры — крепёжные элементы, закрепляемые в основании, — и края плиты вокруг крепления. Стяжка и декоративное покрытие сами по себе не служат несущим основанием, если конструктивная схема этого не предусматривает.
Верх лестницы закрепляют в балке, несущей стене или другом узле, указанном в проекте. Нельзя привязывать конструкцию только к краю тонкой облицовки или к ненесущей перегородке. Если верхнее крепление расположено у выреза в перекрытии, проверяют армирование и усиление кромок проёма.
Соединения ступеней со стойкой и наружным каркасом подбирают как систему. Число болтов, тип сварки, толщина металла и сечение деревянных деталей зависят от расчёта и материала. Самовольная замена крепежа или сверление новых отверстий может ослабить узел либо создать трещину у края ступени.
Подготовка и последовательность сборки
К винтовой лестнице готовят площадку, проём и основание до подъёма деталей. Проверяют ось, отметки полов, размеры площадок и доступ к креплениям. Если проём или опорный материал отличается от чертежа, монтаж приостанавливают до уточнения.

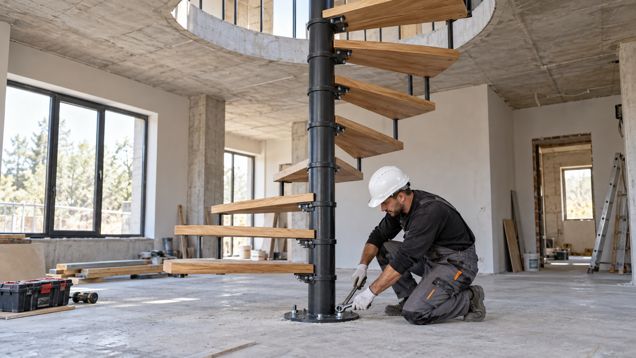

Сначала устанавливают и выверяют центральную стойку либо предусмотренный проектом несущий каркас. Проверяют вертикальность и надёжность временной фиксации до сборки ступеней. Затем монтируют ступени в последовательности производителя, удерживая одинаковый поворот и высотный шаг по всему подъёму.
Каждый элемент закрепляют только после проверки его ориентации, посадки и соединения с опорой. Если система собирается болтами, их затягивают по инструкции; сварные соединения выполняют с заданной последовательностью и последующим контролем. Подгонка молотком не должна исправлять ошибку размеров или заставлять ступень работать с перекосом.
По мере сборки проверяют, не смещается ли ось, совпадают ли крайние ступени с площадками и сохраняется ли проход. Наружные стойки и поручень ставят по проектному узлу, чтобы они не замыкали или не перекашивали ступенчатую конструкцию. Временные подпорки снимают только после завершения постоянных соединений.
Ограждение и безопасное движение
Ограждение защищает открытый край лестницы, а поручень даёт непрерывную опору руке. Их высоту, форму и крепление назначают по требованиям для конкретного здания и пользователей. Крепёж ограждения связывают с несущими элементами, а не только с декоративной накладкой ступени.
Расстояния между стойками и заполнение ограждения подбирают так, чтобы уменьшить риск падения и застревания. Если лестницей пользуются дети или люди с ограниченной подвижностью, проект учитывает их потребности отдельно. Узкие клиновидные ступени и крутой поворот могут быть неудобны как единственный путь между этажами.
На ступенях предусматривают поверхность, которая не становится скользкой при обычной уборке. Проверяют освещение у входа и выхода, а также тени от центральной стойки и поручня. Маркировка края помогает видеть границу проступи, но не компенсирует неудобную геометрию.
Проверка перед вводом в эксплуатацию
Перед отделкой винтовая лестница проверяется по креплению нижней опоры, верхнего узла, ступеней и ограждения. Контролируют вертикальность оси, одинаковость подъёмов, ширину прохода и свободный габарит над головой. Необычное качание, скрип или подвижность соединения требуют выяснения причины до использования.
Скрытые соединения фотографируют до закрытия накладками, а тип крепежа и согласованные изменения записывают в исполнительную документацию. После сборки осматривают кромки ступеней и поручня, устраняют заусенцы, незакреплённые крышки и острые выступы. Проверку проводят без людей под лестницей, если для осмотра требуется работа на высоте.
Пользоваться винтовой лестницей начинают после проверки постоянных опор и ограждения ответственным специалистом. В дальнейшем осматривают крепления и покрытие с периодичностью, указанной изготовителем или проектом обслуживания. Если детали ослабли или появились трещины, проход ограничивают до ремонта по согласованному решению.
