Деревянная ферма передаёт нагрузку от кровли через пояса, раскосы и соединительные узлы на стены или балки. Схема и сечения зависят от пролёта, нагрузок и характеристик древесины. Деревянная стропильная ферма требует заранее проверить точки опирания, узловые соединения и раскрепление при монтаже; самовольная замена деталей недопустима.
Как устроена стержневая схема
Деревянная ферма собирается из поясов и решётки, соединённых в расчётные узлы. Нагрузка от кровельного покрытия и прогонов поступает на верхний пояс, затем распределяется между раскосами и стойками и передаётся на опорные точки. Через стены, балки и другие несущие элементы нагрузка уходит дальше к основанию здания.
Верхний и нижний пояса образуют контур, а раскосы и вертикальные элементы делят его на треугольные панели. При типичной гравитационной нагрузке верхний пояс часто работает на сжатие, а нижний — на растяжение; при ветровом подъёме направления усилий в части элементов могут измениться. Поэтому стержни и соединения проверяют по расчётным сочетаниям, а не по одному сценарию.
Понятие «узел» здесь означает место, где сходятся стержни и соединители. В расчётной схеме усилия передаются через узлы, но реальная работа зависит от жёсткости соединения, направления волокон, крепежа и геометрии детали. Несовпадение осей или сдвиг крепёжной пластины может изменить распределение усилий.
Из каких элементов собирают конструкцию
Деревянная стропильная ферма состоит из верхнего и нижнего поясов, раскосов или стоек, узловых соединений и предусмотренных проектом связей. У скатной крыши верхний пояс повторяет уклон, а нижний может служить опорой потолка. Параллельные пояса встречаются в плоских покрытиях и перекрытиях; геометрия определяется задачей и проектом.
Деревянная ферма требует подбора породы и сорта древесины, размеров сечения, длины стержней и точек закрепления. В расчёте важны не только прочность материала, но также прогиб, устойчивость сжатых элементов, отверстия, врубки и ослабления около соединителей. Универсальной таблицы, которая подходит любому пролёту и кровле, нет.
На выбор влияют масса кровельных слоёв, снег, ветер, расстояние между фермами, подвесные потолки и инженерное оборудование. Тяжёлый светильник или воздуховод нельзя подвешивать к произвольному раскосу: его положение и масса должны быть учтены проектом. Если нагрузка или назначение помещения меняется, проверяют всю схему опирания и связи.
При изготовлении важно соблюдать проектные размеры и состояние древесины. Сильно покоробленные детали труднее соединить без начальных усилий, а трещина у узла может уменьшить рабочее сечение. Материалы хранят так, чтобы они не деформировались и не набирали влагу из грунта; повреждённые элементы отделяют и согласуют замену до монтажа.
Соединение стержней в узлах
Для заводских стропильных систем часто применяют металлические зубчатые пластины, которые соединяют пояса и раскосы в точках пересечения. Зубья входят в древесину при прессовании на производственном оборудовании, а размер и положение пластины подбирают под усилия конкретного узла. Простое прибивание похожей пластины на площадке не воспроизводит заводское соединение.
У деревянной несущей фермы узловые соединения могут быть выполнены также болтами, винтами, гвоздями, врубками или стальными накладками — если они предусмотрены расчётом. Тип крепежа определяет, как нагрузка передаётся в древесину и как сопротивляется вырыванию, срезу и смятию. Замена болта на саморез или изменение количества крепежей меняет работу узла.
Между пластиной и древесиной не должно оставаться непредусмотренного зазора, а детали не следует стягивать силой через перекос. Крепёж располагают на расчётном расстоянии от торцов и кромок, чтобы не расколоть древесину. Отверстия под болты сверлят по проектной разметке; повторное рассверливание или перенос отверстия без согласования может ослабить сечение.
Узел должен передавать усилие без местного смятия, раскалывания или вырывания крепежа. Для этого проектируют соединители вместе со стержнями, а не подбирают их после сборки по остаточному месту. Если несколько раскосов приходят в одну точку, проверяют, что все пластины, крепёж и торцы помещаются без пересечения и сохраняют расчётную геометрию.
Опирание на стены и балки
Точки и длина опирания указываются в проекте или документации изготовителя. Ферму устанавливают на подготовленную опору без случайного смещения, а крепление к стене или балке выполняют предусмотренными уголками, пластинами, анкерами или другими деталями. Если опорная поверхность неровная или имеет повреждения, способ выравнивания должен быть согласован до передачи нагрузки.
Схема крепления удерживает крышу не только от скольжения под собственным весом. Ветровой подъём может тянуть ферму вверх, а горизонтальные воздействия передаются на стены и систему связей. Поэтому проверяют непрерывный путь усилия: от стержня к узлу, от фермы к опоре, затем через крепёж в несущую стену или балку.
Нельзя опирать конструкцию на случайную перегородку, дымоход или облицовку, если такое решение не указано в чертежах. Несущая способность основания, прочность верхнего венца или балки и расположение анкеров должны соответствовать проекту. Добавление прокладки меняет высоту и может изменить контактную площадь; материал и размеры прокладки также согласуют.
Временное и постоянное раскрепление
До установки настила отдельная ферма может быть неустойчива поперёк своей плоскости. Временные связи удерживают её вертикально во время монтажа и передают усилия на уже закреплённые участки или устойчивые части здания. Их ставят по плану монтажных работ и не снимают только потому, что следующая ферма уже поднята.
Постоянные связи закрепляют с учётом длинных и сжатых элементов, а также работы покрытия. Часть связей удерживает соседние фермы от бокового смещения, другая ограничивает потерю устойчивости отдельных раскосов или поясов. Место и направление каждого элемента показывают в документации; импровизированная распорка может не передать нагрузку в устойчивую часть здания.
Обшивка кровли иногда участвует в работе системы, но её нельзя считать заменой всех связей до тех пор, пока она не закреплена по проекту. Последовательность установки ферм, временных подкосов, постоянного раскрепления и настила задают заранее. Пока схема не замкнута и не проверена, складировать на пояса пачки материала или ставить оборудование нельзя.
Порядок сборки и подъёма

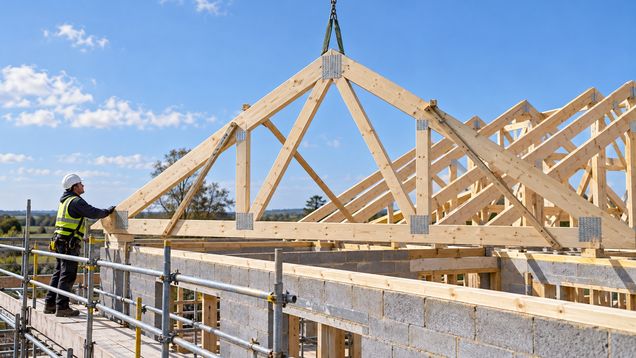

Перед изготовлением или доставкой сверяют маркировку каждой фермы, рабочие чертежи и места опирания. Отдельно готовят участок складирования, точки строповки, подъёмное оборудование и временные связи. При подъёме распределение усилий отличается от обычной работы крыши, поэтому стропить за случайный раскос нельзя.
- Проверить маркировку, длины деталей, сорт древесины и положение узлов по чертежу.
- Осмотреть пластины и крепёж; отделить элементы с трещинами, расслоением или смещёнными соединителями.
- Подготовить опоры и временное раскрепление до подъёма первой фермы.
- Установить ферму по отметкам, закрепить её и поставить связи в заданной последовательности.
- После проверки геометрии установить постоянные связи и покрытие, если они участвуют в раскреплении.
При монтаже контролируют вертикальность, расстояние между соседними фермами, положение торцов и соответствие опорным точкам. Удержание стропами не заменяет постоянного крепления. Если элемент не садится на опору или отверстия не совпадают, монтаж останавливают и сверяют детали с проектом вместо подрубки или насильственного стягивания.
Проверка после установки
Осмотр проводят до закрытия конструкции отделкой. Проверяют, что на месте все соединители и связи, крепёж не пропущен, узловые пластины расположены без перекоса, а древесина не расколота при монтаже. Особое внимание уделяют опорам, стыкам, длинным сжатым элементам и местам, где появились следы удара или вмятины.
Деревянная ферма не рассчитана на самовольные пропилы и отверстия в поясах или раскосах. Их нельзя делать для прокладки воздуховода или кабеля, даже если мешает небольшой участок. Любое изменение согласуют с проектировщиком или изготовителем, который проверяет повреждённый стержень, узел и связанные с ним нагрузки.
Если после монтажа заметны значительный прогиб, смещение опоры, трещина возле крепежа или деформация пластины, конструкцию не нагружают дополнительно до оценки специалиста. Фото помогает зафиксировать состояние, но не заменяет измерения и проверки причин. Также сообщают, на каком этапе обнаружен дефект и какие детали уже установлены вокруг него.
Деревянная конструкция в виде фермы требует полного комплекта раскрепления и предусмотренных проектом соединений до подачи постоянной нагрузки. Если в документации не хватает схемы узлов, опор или связей, недостающие решения запрашивают у изготовителя и проектировщика до закрытия крыши.
